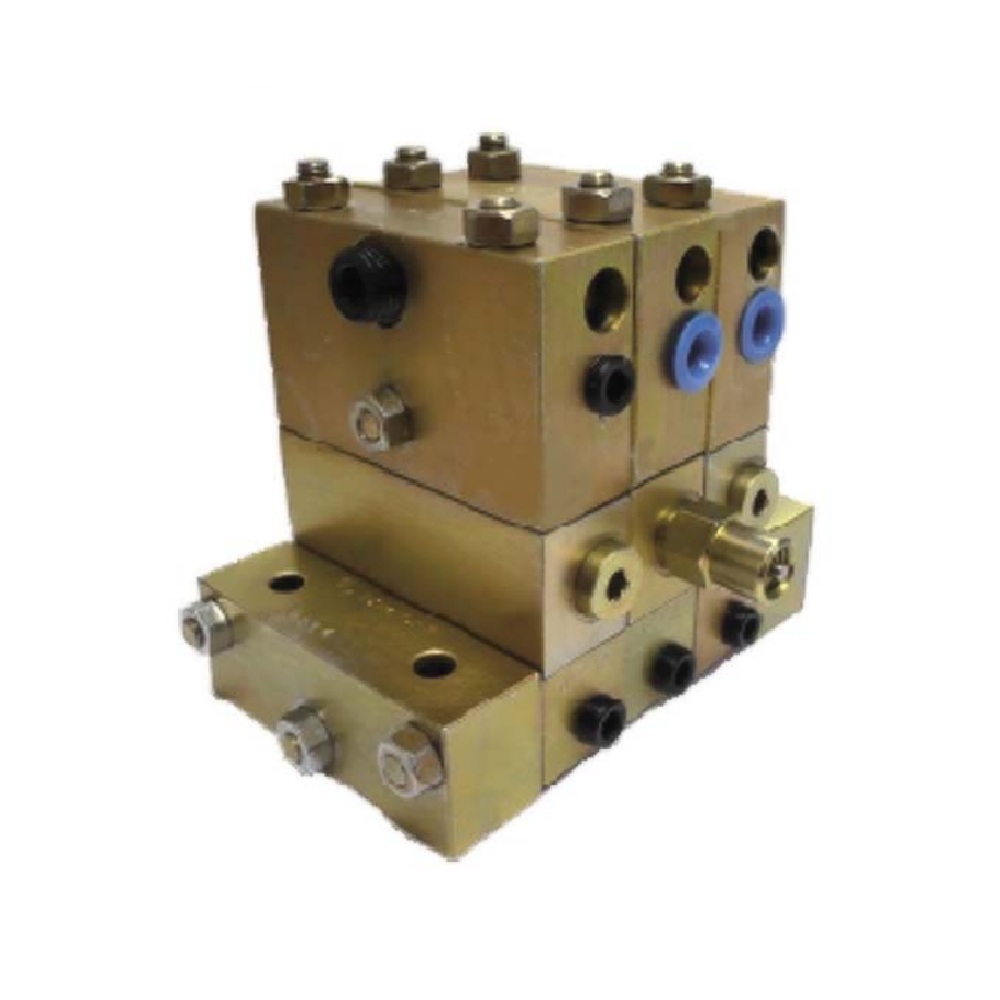

Distribuidores Progressivos Moduladores ar/óleo MPO

O Distribuidor Progressivo Modular Ar/Óleo Mod. MPO é constituído por um distribuidor progressivo modular Mod. MPE e Módulos Misturadores , onde ocorre a mistura entre Ar e Óleo, configurando-se em um processo simples e eficiente.

A parte inferior do distribuidor compreende seções operacionais modulares, contendo pistões dosadores de diversas capacidades de descarga, fixadas em placa-base também modular.

A placa-base é formada por três componentes, sendo : uma seção inicial onde o lubrificante é admitido sob pressão, um número variável de seções intermediárias e uma seção final.

A parte superior do distribuidor compreende um igual número de Módulos Misturadores, fixados diretamente nas seções operacionais modulares por parafusos e prisioneiros e com estanqueidade positiva assegurada por o’rings.

Os Módulos Misturadores possuem as mesmas características de intercambiabilidade e substituição das Seções Operacionais Modulares do Distribuidor Progressivo Modular Mod. MPE.

Conceito:

O princípio Ar-Óleo, consiste em dosar uma pequena quantidade de óleo, no fluxo de ar comprimido dos tubos que levam aos pontos de lubrificação.

Com o fluxo de ar, o óleo forma um filme na parede do tubo. Esse filme de óleo é alongado no seu percurso e desloca-se lentamente em direção ao ponto, impulsionado pelo ar comprimido. No ponto de lubrificação, o óleo é aplicado sobre a superfície a ser lubrificada. Ao mesmo tempo o ar comprimido provoca uma pequena sobre pressão, vedando o mancal contra a entrada de resíduos.

Funcionamento:

A seqüência operacional de um Distribuidor Modular Ar/ Óleo Mod. MPO, requer uma alimentação continua de ar e respeita o mesmo conceito do Distribuidor Progressivo Modular Mod.MPE, ou seja, cada Seção Operacional Modular completa o curso de seu pistão, enviando uma quantidade dosada de lubrificante ao Módulo Misturador correspondente .

Cada Módulo Misturador,por sua vez, possui uma válvula agulha que permite a regulagem do ar que ao receber o lubrificante dosado, promove a mistura ar-óleo desejada,direcionando-a ao ponto de lubrificação, através de uma tubulação.
